锁存器和触发器

1. 锁存器（对电平信号敏感）

1.1 基本SR锁存器

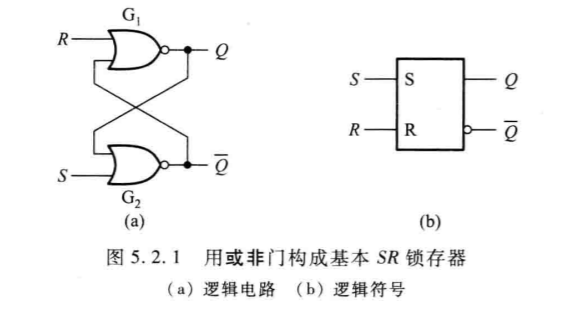

1.1.1 或非门构成

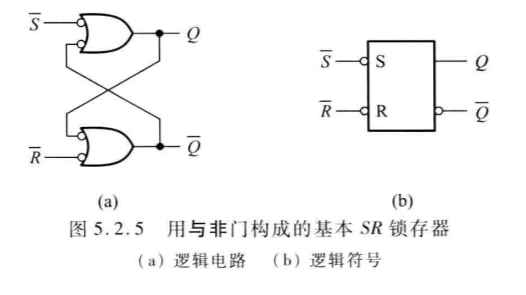

1.1.2 与非门构成

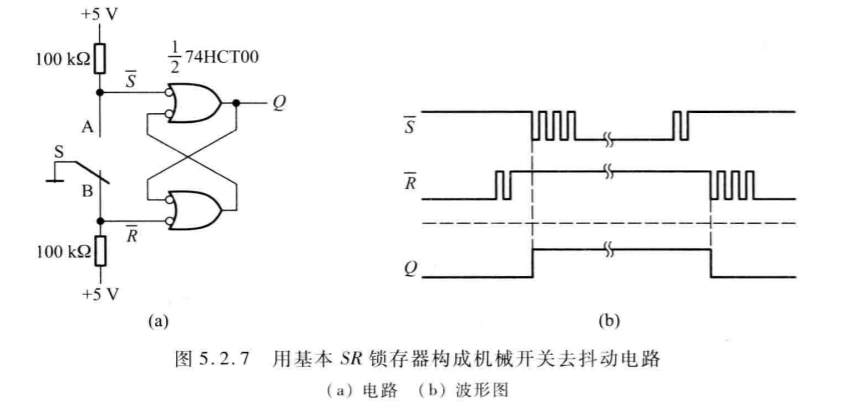

1.1.3 应用

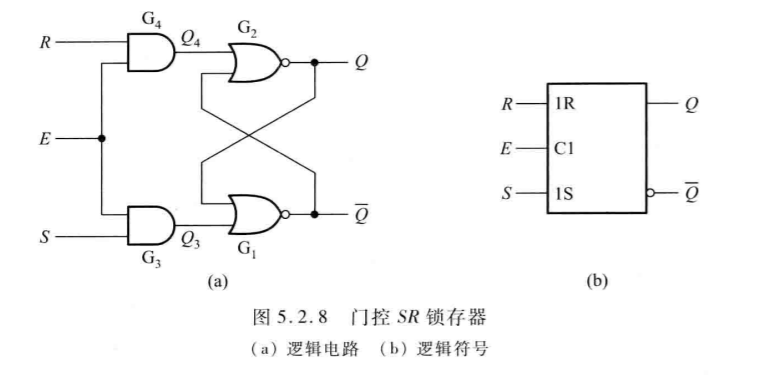

1.2 门控SR锁存器

1.3 D锁存器

$E = 0$ $\rightarrow$ $Q与\overline Q状态不变（锁存）$
$E = 1$ $\rightarrow$ $Q = D$  $\overline Q = \overline D$

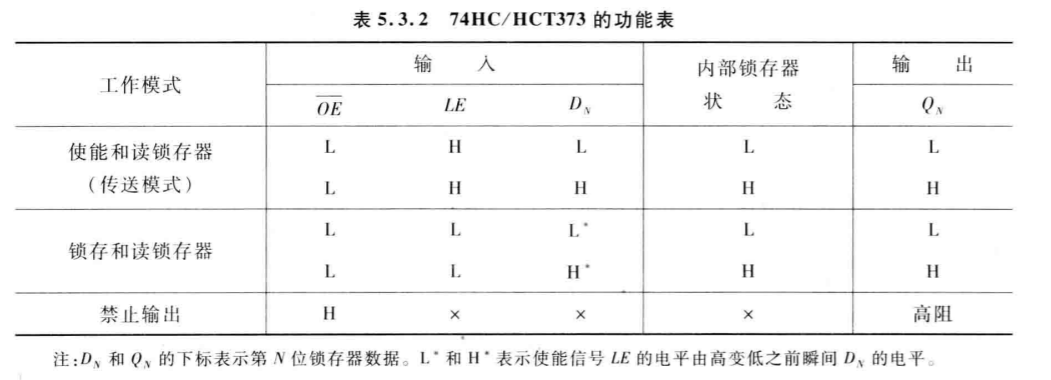

附： 74HC373（八D锁存器）

2 触发器（对边沿信号敏感）

2.1 D触发器

触发后输出状态与D相同

2.1.1 特性方程

$$Q^{n+1} = D$$

2.1.2 状态图

2.2 JK触发器

触发后：

JK不同  向J看齐
JK都是 1  翻转
JK都是 0  不变

2.2.1 特性方程

$$Q^{n+1} = J \overline{Q^n} + \overline{K} Q^n$$

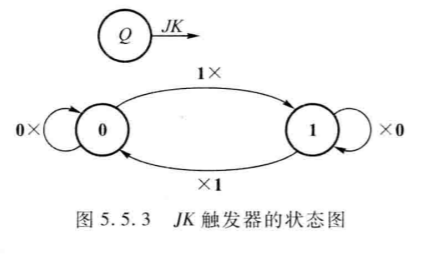

2.2.2 状态图

2.3 T触发器

触发后：

T = 0  不变
T = 1  翻转

2.3.1 特性方程

$$Q^{n+1} = T \overline{Q^n} + \overline{T} Q^n$$

2.3.2 状态图
